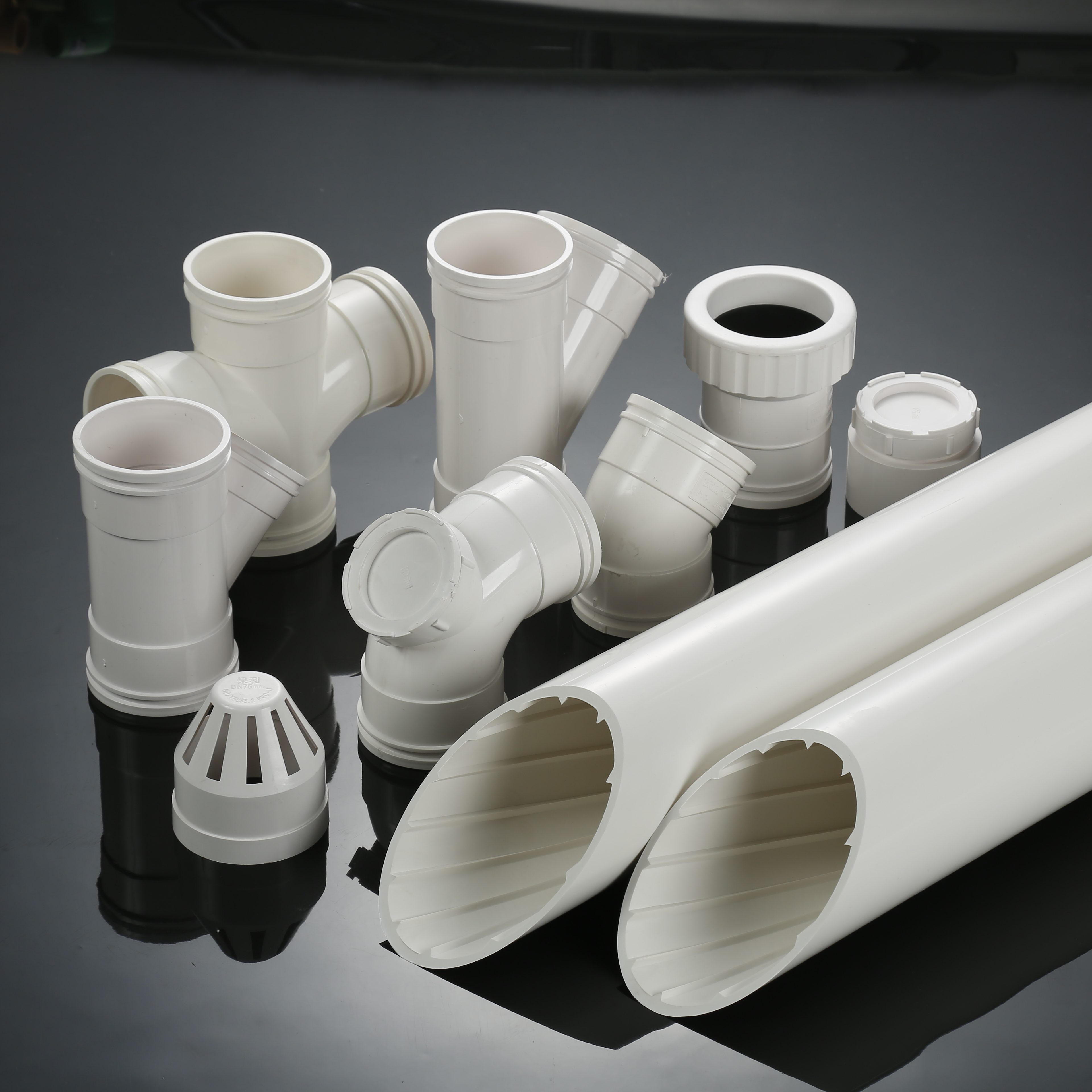

Strukturierte UPVC-Wandrohrverschraubungen

I Produkteinführung

UPVC-Rohrverschraubungen mit strukturierter Wand sind spezielle Verbindungskomponenten, die für den Einsatz mit leisen Entwässerungsrohrsystemen entwickelt wurden. Diese Armaturen werden aus starrem Polyvinylchlorid (UPVC/PVC-U) im Präzisionsspritzgussverfahren hergestellt und verfügen über speziell optimierte interne Strömungskanäle. Die Einlassrichtung richtet sich genau nach der Drehrichtung der inneren Strömungsleitrippen des Rohrs und stellt sicher, dass Wasser aus horizontalen Abzweigungen tangential in den vertikalen Schornstein eintritt. Diese Konstruktion verhindert Kollisionen zwischen einströmenden und absteigenden Wasserströmen. Diese Armaturen eignen sich für Entwässerungssysteme in Wohngebäuden, Krankenhäusern, Hotels und anderen Bauwerken, die eine hohe Geräuscharmut erfordern. Sie bieten eine systematische Strömungsführung und sorgen so für eine umfassende Geräuschreduzierung im gesamten Rohrleitungssystem.

I Produktmerkmale

Als Kernbestandteil des Premium-Entwässerungssystems des Unternehmens integrieren UPVC-Rohrverbindungsstücke mit strukturierter Wand fortschrittliche Schalldämpfungstechnologie, strukturelle Stabilität und Korrosionsbeständigkeit und erfüllen so die Kernanforderungen einer leisen, zuverlässigen und effizienten Entwässerung im modernen Bauwesen.

● Systematische Anpassung zur gründlichen Geräuschreduzierung: Die Einlassrichtung des Fittings stimmt genau mit der Spiralrichtung der Innenrippen des Rohrs überein und ermöglicht so den tangentialen Eintritt der Abzweigströmung in den Hauptkamin. Dies verhindert Kollisionen und stellt sicher, dass der Stapelfluss einen stabilen, spiralförmigen Abstieg aufrechterhält.

● Seitliches Einlassdesign für stabilen Durchfluss: Die seitliche Einlassstruktur leitet das Wasser so, dass es tangential entlang der Rohrwand fließt, wodurch Turbulenzen wirksam unterdrückt werden und eine klare zentrale Luftsäule im Stapel aufrechterhalten wird. Untersuchungen zeigen, dass eine optimale Systemleistung erreicht wird, wenn spezielle geräuscharme Fittings in Kombination mit Spiralrohren verwendet werden.

● Deutlich verbesserte Durchflusskapazität: Optimierte Strömungskanalübergänge verringern den hydraulischen Widerstand, erhöhen die Durchflusskapazität des Entwässerungsstapels um etwa 25–35 % und reduzieren den Luftaustritt um etwa 15–20 %. Bei Gebäuden mit bis zu 18 Stockwerken kann möglicherweise auf einen speziellen Abluftkamin verzichtet werden, wodurch die Gesamtbaukosten um über 30 % gesenkt werden.

● Stabiler Luftdruckausgleich, schützt die Wasserdichtung: Der stabile Druckausgleich verhindert wirksam das Brechen der Siphondichtungen durch Siphon. Luftdruckschwankungen im Rohr werden innerhalb von 20–40 mm der Wassersäule kontrolliert, wodurch Geruchsemissionen vermieden und die Sicherheit für Hochhausentwässerungssysteme erhöht werden.

● Verstärkte Struktur, langlebig und stoßfest: Die Fittings verfügen über verstärkte Wandstrukturen, die in Synergie mit den Innenrippen des Rohrs das Risiko eines Rohrbruchs durch äußere Stöße wirksam reduzieren.

I Technische Spezifikationen

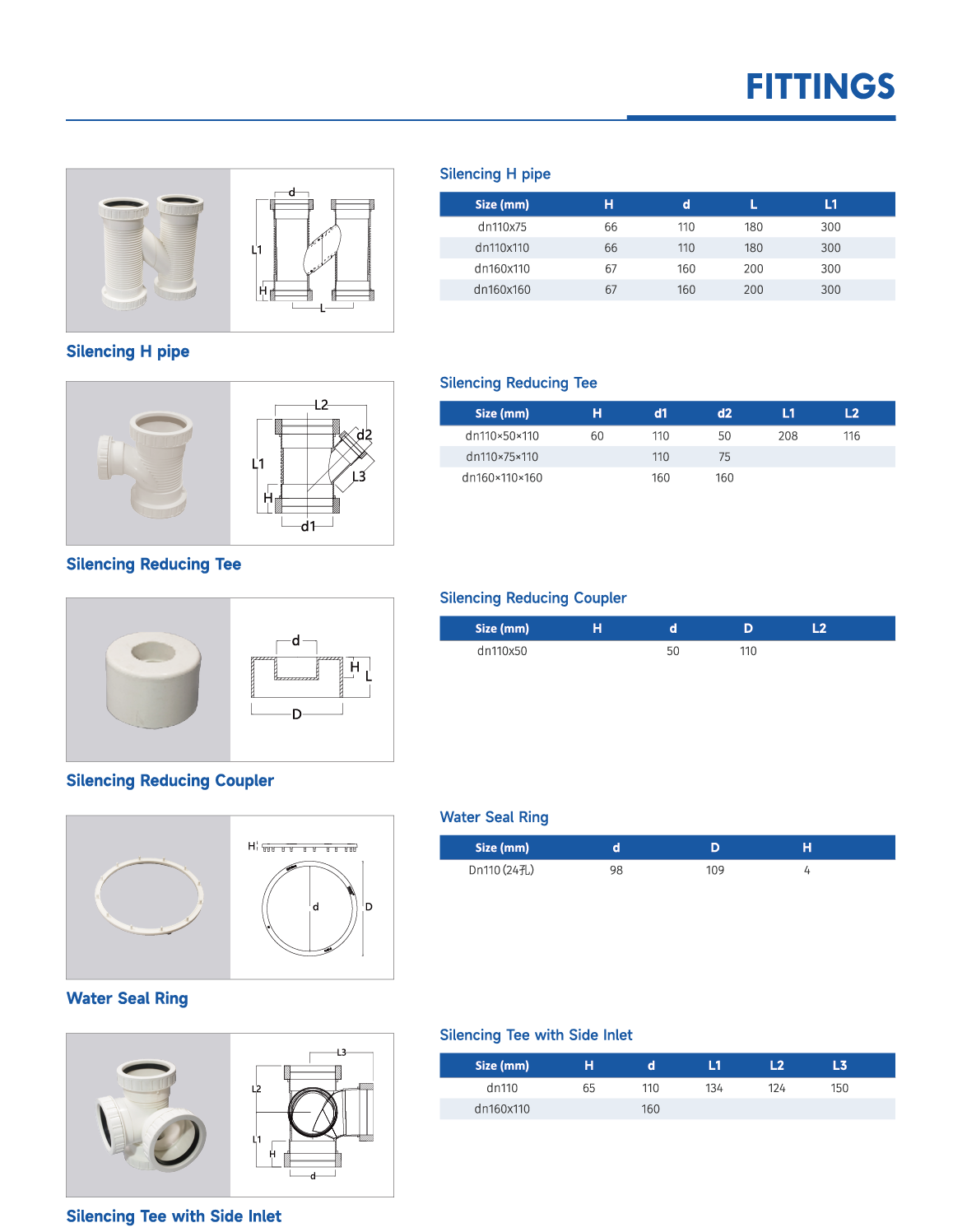

I Produktspezifikation

I Anwendungen

● Hochhausentwässerung: Wird häufig für die Verbindung von Bad- und Küchenentwässerungskaminen in Gebäuden mit einer Länge von bis zu 100 Metern verwendet, wodurch der Lärm durch die Entwässerung im Obergeschoss erheblich reduziert wird.

● Entwässerung von Krankenstationen: Wird in stationären Abteilungen, Sanatorien und anderen Bereichen mit extrem hohen Anforderungen an die Ruhe eingesetzt, um die Qualität der Patientenruhe zu gewährleisten.

● Hotel-/Gastgewerbeentwässerung: Geeignet für Entwässerungsschächte im Gästezimmerbereich, um den Gästen nachts eine ruhige Schlafumgebung zu gewährleisten.

● Entwässerung von Schul-/Universitätsgebäuden: Bekämpft Entwässerungsgeräusche in Klassenzimmern und Wohnheimen und schafft so eine ruhige Lernumgebung.

● High-End-Apartments/Villen: Erfüllt die strengen Anforderungen an die Wohnqualität in Premium-Residenzen und schafft ein ruhiges Wohnumfeld.

● Industriegebäude mit besonderen Lärmanforderungen: Entwässerungssysteme für Labore, Präzisionsinstrumentenwerkstätten usw.

Ich FAQ

1. Was ist der Unterschied zwischen geräuscharmen Entwässerungsarmaturen und gewöhnlichen Armaturen?

Der Hauptunterschied liegt im Einlassdesign. Geräuscharme Armaturen verfügen über eine seitliche Einlassstruktur, die es der Abzweigströmung ermöglicht, tangential in den Hauptkamin einzutreten und sich dabei an der Strömungsführungsrichtung der inneren Spiralrippen des Stapels auszurichten. Gewöhnliche Armaturen verfügen über einen radialen Einlass, wodurch Wasser vertikal auf den Schornstein auftrifft, das spiralförmige Strömungsmuster stört und die Wirksamkeit der Geräuschreduzierung erheblich verringert. Experimente belegen, dass die optimale Systemleistung durch den Einsatz von geräuscharmen Spiralarmaturen mit passender Drehrichtung in Kombination mit entsprechenden geräuschmindernden Spiralrohren erreicht wird.

2. Können geräuscharme Armaturen einen Abluftkamin ersetzen?

In Gebäuden mit bis zu 18 Stockwerken kann der Einsatz eines kompletten Systems aus geräuscharmen Rohren und speziellen Armaturen möglicherweise die Notwendigkeit eines speziellen Abluftkamins überflüssig machen. Die Armaturen fördern einen regelmäßigen spiralförmigen Wasserabstieg und sorgen für eine klare zentrale Luftsäule im Schornstein, die für eine ausreichende Belüftung sorgt. Dies kann die herkömmliche Entlüftungsmethode mit H-Anschluss und zwei Stapeln ersetzen und die Gesamtbaukosten um über 30 % senken.

3. Wie effektiv ist die Geräuschreduzierung geräuscharmer Beschläge?

Experimentelle Daten zeigen, dass ein Entwässerungssystem aus UPVC-Hohlwand-Spiralrohren zur Geräuschreduzierung und speziellen Armaturen den Entwässerungslärm im Vergleich zu herkömmlichen Rohrsystemen um 10–15 Dezibel reduzieren kann. Gleichzeitig erhöht sich die Durchflusskapazität um ca. 25–35 %, der Luftausstoß verringert sich um ca. 15–20 % und die Luftdruckschwankungen im Rohr bleiben zwischen 20–40 mm Wassersäule stabil.

4. Welche Spezifikationen gibt es und für welche Gebäude sind sie geeignet?

Zu den Standardspezifikationen gehören DN50, DN75, DN110 und DN160 mm. Sie eignen sich für Entwässerungssysteme in mittelgroßen bis hohen Wohngebäuden, hochwertigen Wohnanlagen, Krankenhäusern, Schulen, Hotels und anderen Bauwerken mit hohen Anforderungen an die Geräuschentwicklung. Die Produkte entsprechen der Norm CJ/T 442-2013 und erfüllen damit die Produktions- und Prüfspezifikationen für geräuscharme Gebäudeentwässerungsrohre und -formstücke.

5. Wie lauten die Mindestbestellmenge, die Zahlungsbedingungen und die Lieferzeit Ihres Unternehmens?

Lagerware wird in der Regel innerhalb von 7 Werktagen versendet. Bei Großbestellungen wird die Produktion je nach Menge in der Regel innerhalb von 15–25 Werktagen abgeschlossen. Spezifische Angebote und Zeitpläne können je nach Projektanforderungen angepasst werden.
