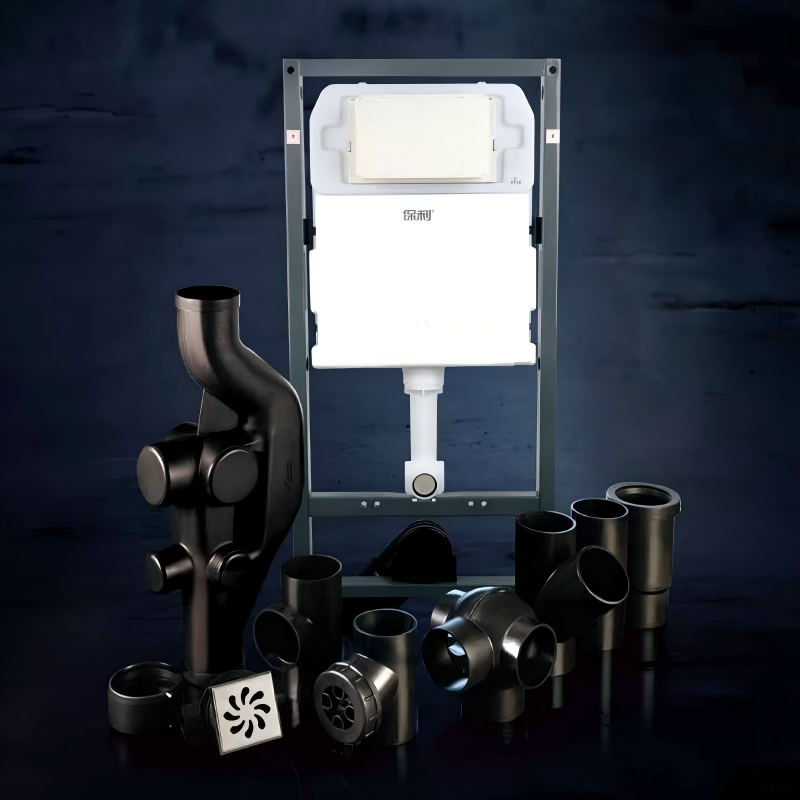

HDPE-Abflussrohre und Formstücke

I Produkteinführung

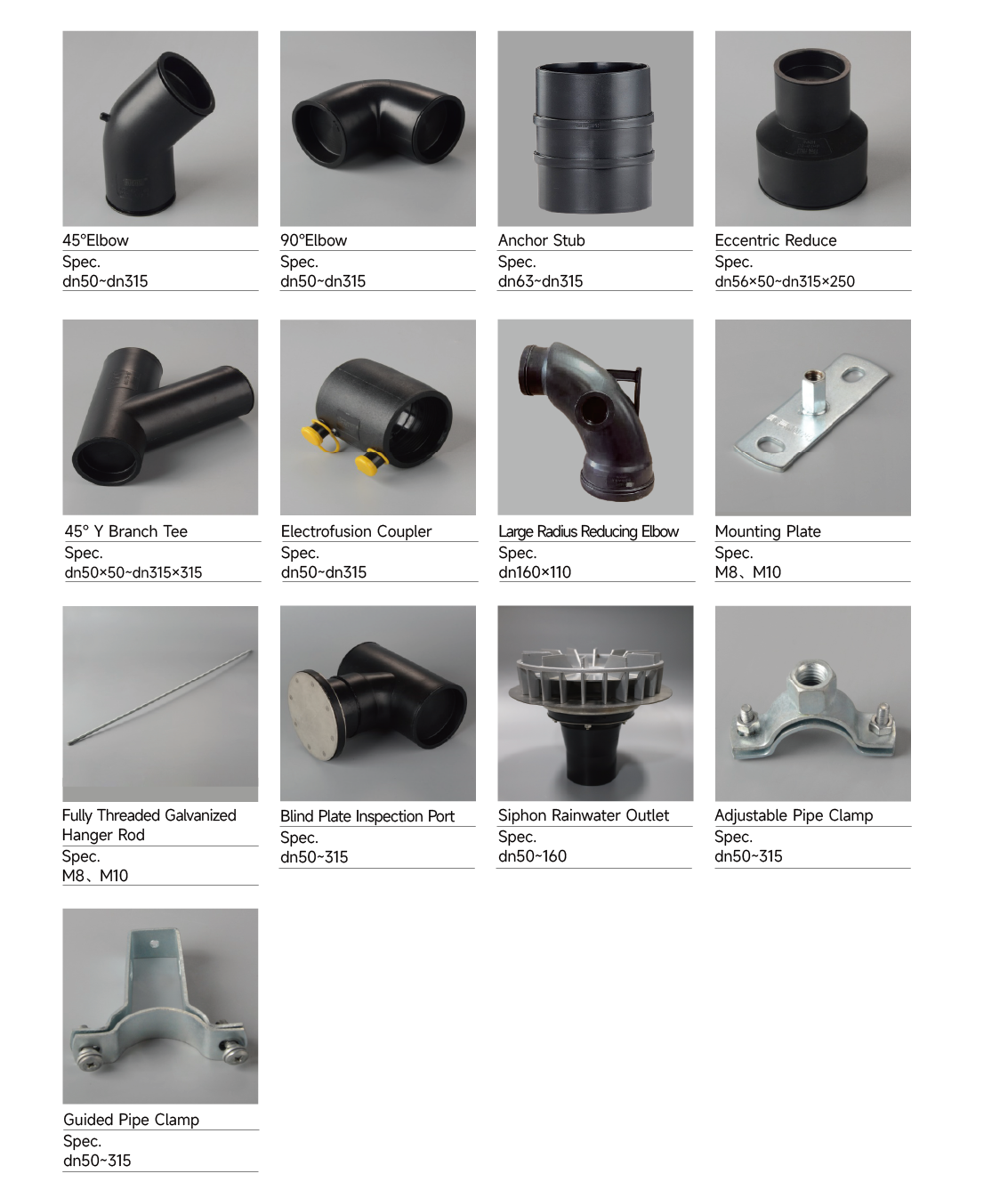

HDPE-Siphon-Entwässerungsarmaturen sind spezielle Verbindungskomponenten für Dachentwässerungssysteme mit Siphon-System und werden im Präzisionsspritzgussverfahren aus hochdichtem Polyethylen der Güteklasse PE100 hergestellt. HDPE-Entwässerungsrohre und -Formstücke verwenden Siphon-Dachabflüsse, um Luft einzuschließen, und nutzen durch präzise hydraulische Ausgleichsberechnungen die potenzielle Energie des Gebäudes, um in abgedichteten Rohrleitungen einen Durchfluss mit vollem Durchgang zu erzeugen und so einen Siphoneffekt zu erzeugen, der Dachregenwasser schnell in Regenwasserschächte ableitet. Im Gegensatz zu herkömmlichen Entwässerungsarmaturen müssen Siphonarmaturen dem während des Systembetriebs entstehenden Unterdruck standhalten und gleichzeitig einen ungehinderten Durchfluss unter Volldurchgangsbedingungen gewährleisten. Die Produktpalette deckt komplette Spezifikationen ab, einschließlich Druckrohr-Dachabläufen, Elektroschweißbögen, Elektroschweiß-T-Stücken, geschwungenen Elektroschweiß-T-Stücken und exzentrischen Reduzierstücken. Sie werden häufig in Dachentwässerungssystemen für Gebäude mit großer Spannweite wie Flughäfen, Kongresszentren, Sportstadien und Industrieanlagen eingesetzt und sorgen durch zuverlässige Unterdruckbelastbarkeit und integrierte Elektroschweißverbindungen für eine schnelle und sichere Dachregenwasserableitung unter extremen Regenbedingungen.

I Produktmerkmale

● Unterdruckbelastbar – speziell für Druckströmungssysteme konzipiert: Bei Druckströmungsentwässerungssystemen entsteht in den Rohrleitungen ein Unterdruck, dem herkömmliche Entwässerungsarmaturen nicht standhalten können. Diese Armaturenserie ist speziell für Unterdruckbedingungen konzipiert und wird strengen Unterdrucktests unterzogen, um einen stabilen Systembetrieb bei vollem Durchfluss sicherzustellen. Sie werden unter Verwendung importierter Rohstoffe und fortschrittlicher Ausrüstung hergestellt und weisen eine hervorragende Beständigkeit gegen langsames Risswachstum und schnelle Rissausbreitung auf.

● Elektroschweißverbindung – integriertes System: Mithilfe der Elektroschweißverbindungstechnologie enthalten die Fittings Präzisionswiderstandsdrähte und bilden beim Verschmelzen mit dem Rohr eine vollständig integrierte Struktur. Die Verbindungsfestigkeit übersteigt die des Rohrkörpers, wodurch das Risiko einer Verbindungsleckage bei Unterdruckbedingungen grundsätzlich ausgeschlossen ist. Verbindungen zwischen Rohren und Dachabläufen werden ebenfalls mittels Elektroschweißverbindungen hergestellt, um die Dichtigkeit des gesamten Systems sicherzustellen.

● Ausgewogenheit zwischen Steifigkeit und Flexibilität – Beständigkeit gegen Unterdruckkollaps: Siphonic-Fittings werden aus reinem Material der Güteklasse PE100 hergestellt und bieten eine ausreichende Ringsteifigkeit, um äußerem Druck standzuhalten, während sie gleichzeitig eine ausgezeichnete Zähigkeit beibehalten, um Sprödigkeit oder Rissbildung zu verhindern. Während bei herkömmlichen Entwässerungsarmaturen die Widerstandsfähigkeit gegenüber Überdruck im Vordergrund steht, müssen Absaugearmaturen einem von außen nach innen wirkenden Unterdruck standhalten. Dieses Produkt bietet eine ausreichende Steifigkeit bei guter Zähigkeit und stellt sicher, dass es im Langzeitbetrieb nicht zusammenbricht oder reißt, und weist eine hohe Beständigkeit gegenüber Über- und Unterdrücken auf.

● Hydraulische Optimierung – gleichmäßiger Durchfluss bei vollem Durchgang: Die Fittings verfügen über glatte Innenwände mit stromlinienförmigen Strömungswegen, die stagnierende Zonen verhindern. Geschwungene T-Stücke, Bögen mit großem Radius und andere Konstruktionsmerkmale minimieren lokale Druckverluste und sorgen für stabile Strömungsbedingungen bei vollem Durchgang innerhalb des Siphonsystems. Die Entwässerungseffizienz ist deutlich höher als bei herkömmlichen Schwerkraftsystemen. Das System nutzt die Bernoulli-Grundgleichungen und nutzt durch präzise Berechnungen die durch den Höhenunterschied zwischen Dach und Boden erzeugte Energie vollständig aus.

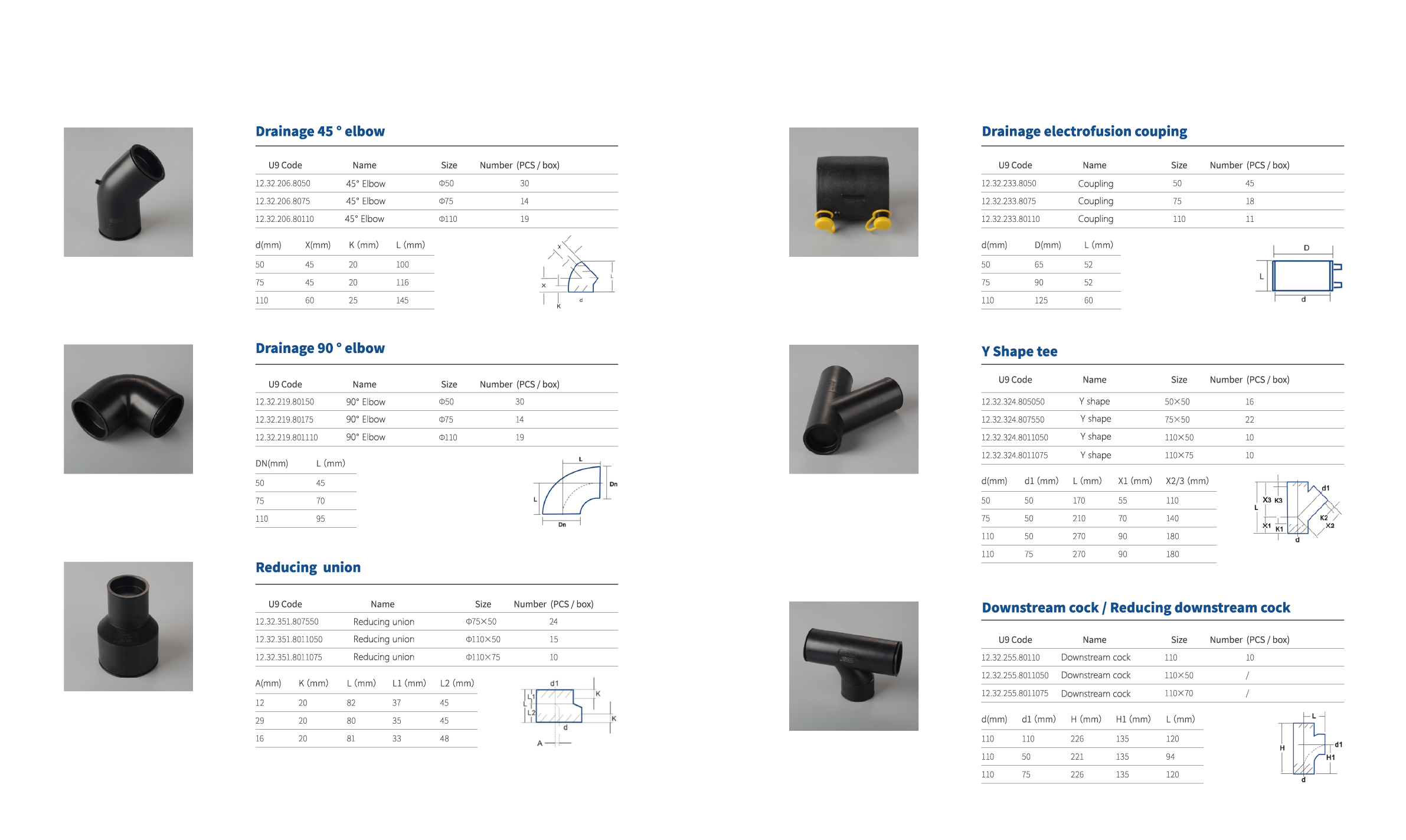

I Produktspezifikation

Ich bewerbe mich

● Dachentwässerung von Flughafenterminals: HDPE-Abflussrohre und -Formstücke werden für Regenwasserableitungssysteme auf Metall- oder Betondächern großer Flughafenterminals verwendet und bewältigen die Entwässerungsprobleme bei Dächern mit großer Spannweite und komplexer Struktur.

● Kongresszentren und Sportstadien: Geeignet für Stahlkonstruktionsdächer mit großer Spannweite, mit flexibler Platzierung von Dachabläufen zur Erfüllung architektonischer Designanforderungen, was erhebliche Vorteile in Bezug auf Materialeinsparungen und reduzierten Bauaufwand bietet.

● Industrieanlagen und Lagerlogistik: Wird zur schnellen Regenwasserableitung auf Dächern in großen Fabriken, Lagerhallen und Logistikzentren eingesetzt. Verfügt über kleinere Rohrdurchmesser, ohne dass ein Gefälle erforderlich ist, was für ein ästhetisches Erscheinungsbild und Platzeinsparungen sorgt.

● Gewerbekomplexe und Hochhauspodien: Geeignet für Regenwasserableitungssysteme auf großflächigen Dächern von Einkaufszentren, Supermärkten und Podestkonstruktionen von Hochhäusern.

● Kulturelle Veranstaltungsorte: Wird in Theatern, Bibliotheken, Museen und anderen Einrichtungen mit hohen akustischen Anforderungen eingesetzt, wo der volle Durchfluss von Siphonsystemen zu niedrigen Geräuschpegeln führt.

I Vergleich mit anderen Entwässerungssystemen

Ich FAQ

1. Was ist der Unterschied zwischen HDPE-Siphon-Entwässerungsarmaturen und gewöhnlichen HDPE-Entwässerungsarmaturen?

Die wesentlichen Unterschiede liegen im mechanischen Beanspruchungsverhalten und den geltenden Normen. Bei Siphon-Entwässerungssystemen kommt es während des Betriebs zu einem Unterdruck (≥ –0,08 MPa) in den Rohren, weshalb die Formstücke über eine ausreichende Steifigkeit und Zähigkeit verfügen müssen, um äußerem Druck standzuhalten und ein Einsturz oder Rissbildung zu verhindern. Herkömmliche Entwässerungsarmaturen sind nur für Schwerkraftsysteme konzipiert.

2. Warum müssen Siphon-Entwässerungssysteme spezielle Armaturen verwenden?

Herkömmliche Entwässerungsarmaturen legen Wert auf die Widerstandsfähigkeit gegenüber positivem Druck (Ausdehnung von innen nach außen), während Siphon-Entwässerungsarmaturen negativem Druck standhalten müssen (Kompression von außen nach innen). Die Verwendung gewöhnlicher Fittings als Ersatz kann zum Zusammenbruch des Rohrs, zur Undichtigkeit der Verbindung oder sogar zum Systemausfall führen, wenn der Unterdruck in der Rohrleitung nach der Bildung eines Siphons ansteigt. Dach-Siphon-Entwässerungssysteme müssen spezielle Siphon-Armaturen verwenden, die der Norm CJ/T 250-2018 entsprechen.

3. Welche besonderen Konstruktionsmerkmale weisen Unterdruck-Dachabläufe auf?

Polygonale Druckdachabläufe zeichnen sich durch folgende Eigenschaften aus:

① Erzielen Sie einen stabilen Siphonbetrieb beim niedrigsten Wasserstand in der Branche.

② Das steuerbare Design verhindert, dass der Entwässerungsfluss bei Niederschlägen unbegrenzt zunimmt, was zu einer übermäßigen Strömungsgeschwindigkeit im Rohr und einem starken Unterdruckanstieg führen könnte.

③ Kontrollieren Sie die Entwässerungskapazität streng innerhalb des 1,15-fachen der geplanten Entwässerungsrate.

④ Die Entwässerungskapazität reicht von 1–100 l/s, wobei verschiedene Typen für unterschiedliche Dachkonfigurationen geeignet sind.

4. Welche Funktion hat das Verankerungssystem in einem Unterdrucksystem?

Das Verankerungssystem besteht aus Vierkantstahl, C-förmigem Stahl, Verbindungsstücken, geführten Rohrschellen und festen Rohrschellen und erfüllt drei Hauptfunktionen:

① Absorbiert Rohrvibrationen zum Schutz der Gebäudestruktur;

② Aufnahme thermischer Ausdehnungs- und Kontraktionsbewegungen zur Begrenzung thermischer Spannungen;

③ Verhindert Rohrverformungen und verhindert ein Durchhängen oder Biegen horizontal aufgehängter Rohre aufgrund übermäßiger Länge.

Das System ermöglicht eine Vorinstallation, was einen sicheren und bequemen Betrieb gewährleistet und die Installationszeit und Arbeitskosten erheblich reduziert.

5. Was sind die Vorteile eines Siphonsystems im Vergleich zu einem herkömmlichen Schwerkraftsystem?

① Hohe Entwässerungseffizienz mit großem Abfluss pro Abfluss;

② Kleinere Rohrdurchmesser ohne erforderliche Neigung, was für ein ästhetisches Erscheinungsbild und Platzeinsparungen sorgt;

③ Geringerer Materialverbrauch;

④ Einfache Installation;

⑤ Reduzierte Bodenaushubarbeiten;

⑥ Behebt die Einschränkungen herkömmlicher Schwerkraftsysteme bei der Erfüllung moderner architektonischer Anforderungen an Ästhetik, Konstruktionskomfort, vergrößerten Nutzraum und längere Lebensdauer.

6. Wie hoch ist die Rissfestigkeit von HDPE-Siphonarmaturen?

Die aus importierten Rohstoffen und fortschrittlicher Ausrüstung hergestellten Fittings weisen eine hervorragende Beständigkeit gegen langsames Risswachstum und schnelle Rissausbreitung auf. Die Bruchdehnung beträgt ≥750 % (bei 23 ± 2 °C), sodass bei Langzeitbetrieb unter Unterdruckbedingungen keine Risse entstehen.
