Öffnungsluftventil

| Produktbeschreibung

Das Aperture Air Valve ist ein innovatives Gerät zur Luftstromregulierung, das nach bionischen Prinzipien entwickelt wurde. Sein Funktionsmechanismus ähnelt einer Kamerablende – er bildet durch die Koordination mehrerer gleichmäßig verteilter Umfangslamellen eine einstellbare Öffnung und ermöglicht so eine fein abgestimmte Luftstromsteuerung. Im Vergleich zu herkömmlichen Absperrklappen oder gegenläufigen Klappenklappen bietet das Aperture Air Valve erhebliche Vorteile wie hohe Einstellgenauigkeit, geringen Luftwiderstand und eine lineare Beziehung zwischen Öffnungsgrad und Durchflussrate. Hergestellt aus hochwertigen technischen Kunststoffen, wird es häufig in Frischluftsystemen, der Belüftung von Geräteräumen und Serverräumen, Reinigungs- und Laborsystemen eingesetzt und bietet Benutzern präzise, ​​stabile und zuverlässige Lösungen zur Luftstromregelung.

| Produktmerkmale

● Präzisionseinstellung, linearer Ausgang: Verwendet einen Mehrblatt-Verbindungsmechanismus, der von einem Einstellring angetrieben wird und eine stufenlose Einstellung der Öffnung von vollständig geöffnet bis vollständig geschlossen ermöglicht. Der Öffnungsgrad behält eine hervorragende lineare Beziehung zur Durchflussrate bei und löst so die Schwachstellen herkömmlicher Dämpfer, wie z. B. „ungenaue Einstellung und eingeschränkte Einstellungen“.

● Minimaler Luftwiderstand, energieeffizient: Im vollständig geöffneten Zustand ziehen sich die Flügel vollständig zurück, wodurch eine nahezu freie Öffnung entsteht. Der Luftströmungswiderstand ist deutlich geringer als bei herkömmlichen Absperrklappen oder Gegenlamellenklappen. Testdaten zeigen eine Reduzierung des Systemdruckabfalls um über 30 % bei gleicher Luftstromrate, wodurch die effektive Luftabgaberate von Frischluftsystemen effektiv verbessert wird.

● Kompakte Struktur, flexible Installation: Im Vergleich zu herkömmlichen Regelventilen hat das Aperture Air Valve eine kürzere axiale Länge und ein geringeres Gewicht, was die Installation in engen Räumen erleichtert. Erhältlich in verschiedenen Schnittstellenformen (rund, quadratisch) zur Anpassung an PE-Rohre, Verteiler und anderes Zubehör.

● Visuelle Anzeige, einfache Einstellung: Der Ventilkörper verfügt über ein seitlich angebrachtes Zifferblatt zur klaren Anzeige des Öffnungsgrads. Optional ist eine manuelle Einstellung des Einstellrads (kein Werkzeug erforderlich) verfügbar, um unterschiedlichen Szenarioanforderungen gerecht zu werden.

I Technische Spezifikationen

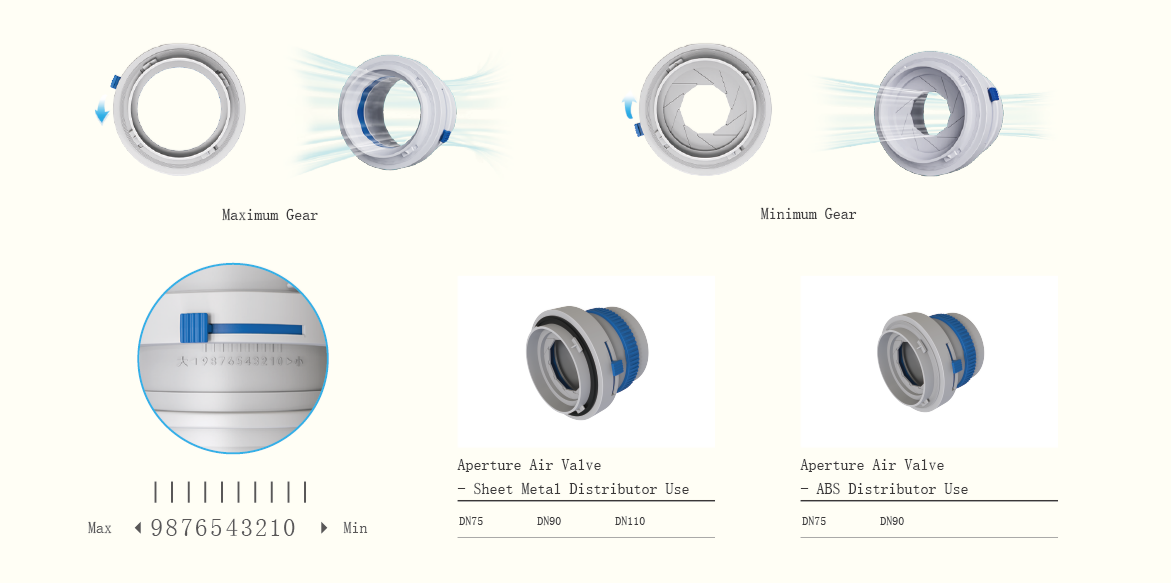

| Produktspezifikation

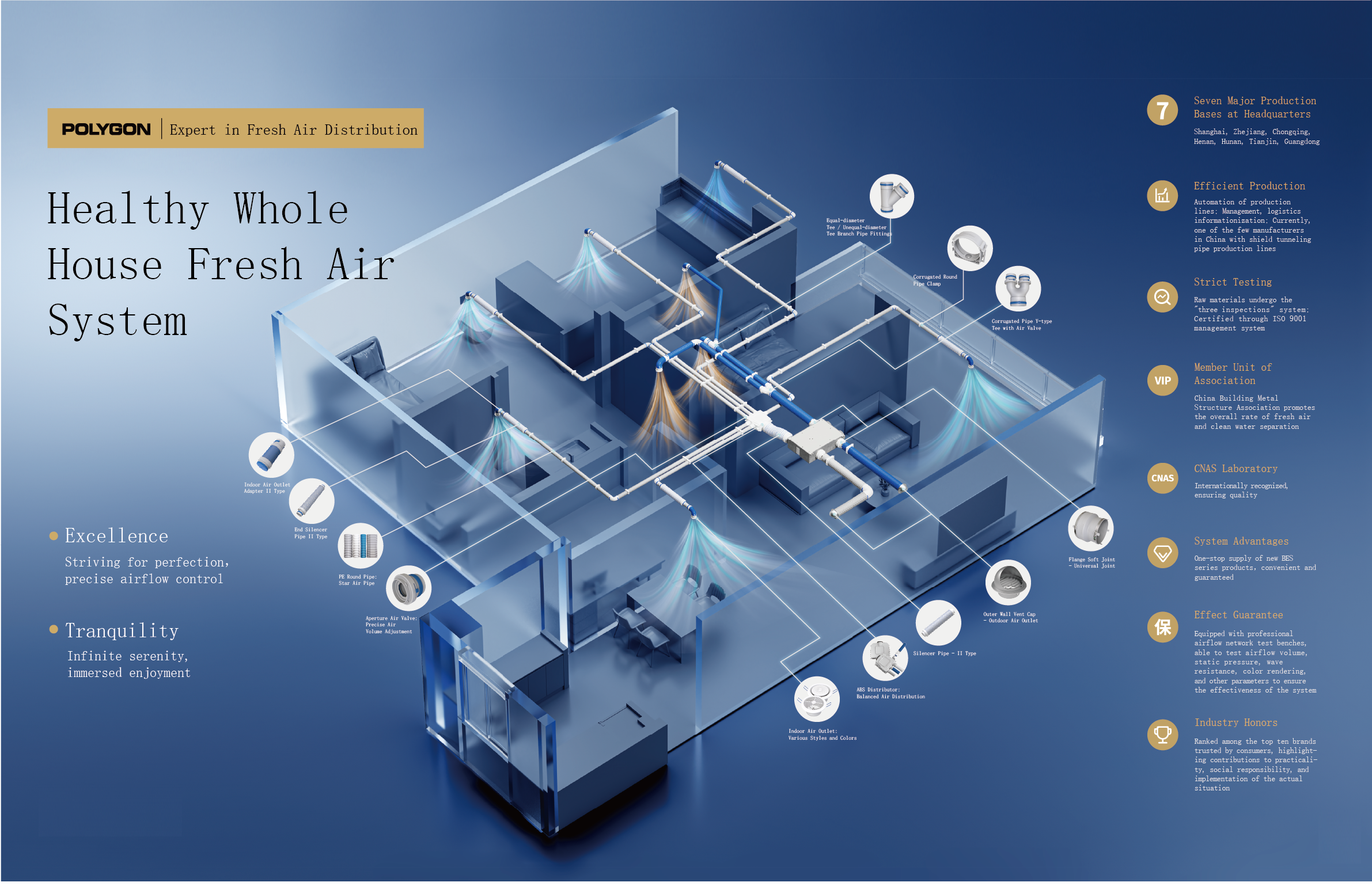

| Anwendung

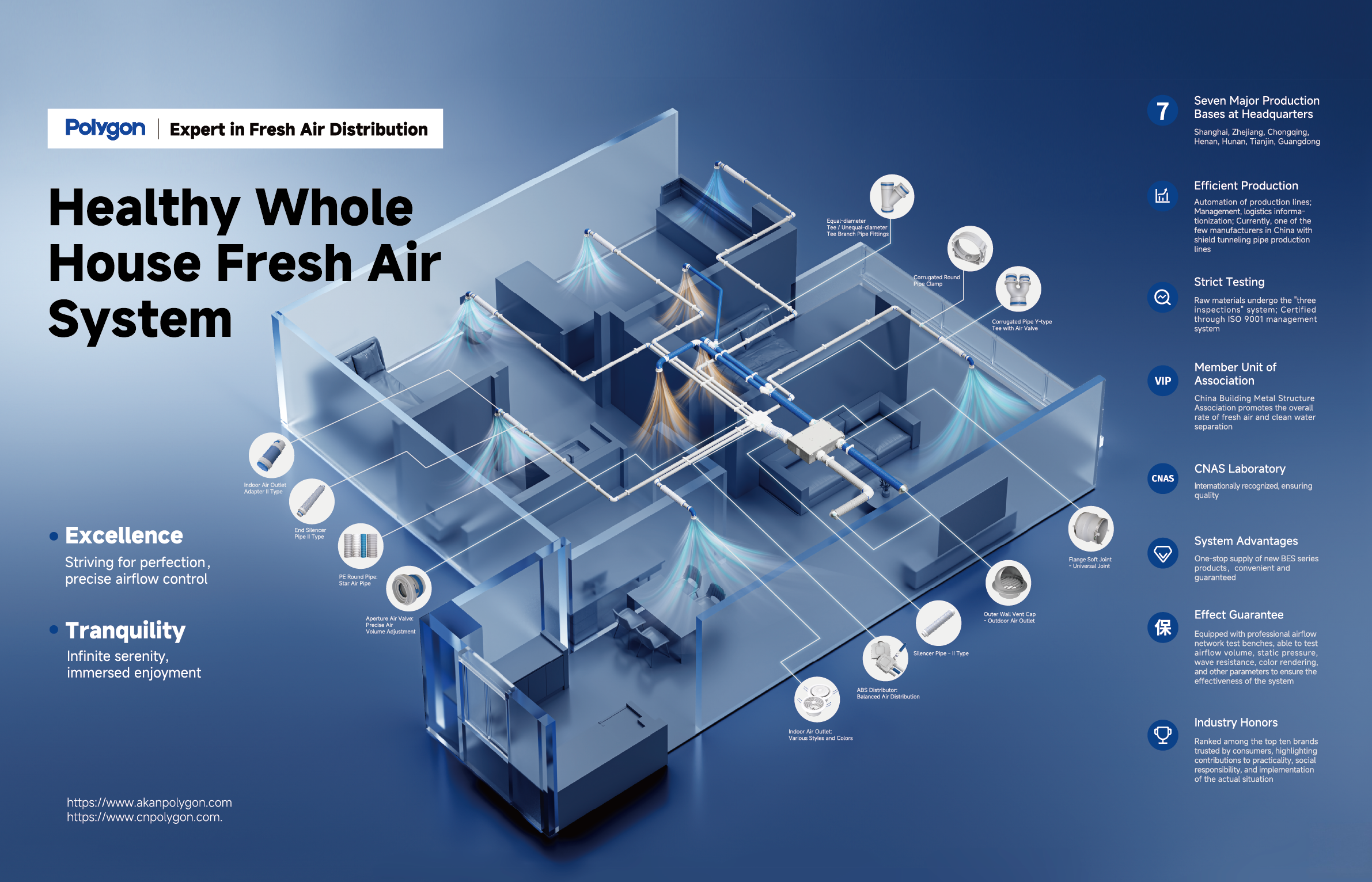

● Präzise Zweigregulierung in Frischluftsystemen: Wird an den Versorgungszweigkanälen für jeden Raum installiert und sorgt durch die präzise Einstellung jedes Zweigs für einen ausgeglichenen Luftstrom im ganzen Haus und stellt sicher, dass jeder Raum das vorgesehene Frischluftvolumen erreicht.

● Gerätewärmeableitung, Mikrobelüftung: Für Schränke, Schaltschränke und kleine Geräteräume, die eine kontinuierliche mikrokonvektive Wärmeableitungslüftung ohne häufiges Ein-/Ausschalten erfordern.

● Regulierung des Reinigungs- und Laborsystems: Hilfsluftauslässe in Reinräumen, Regulierung des statischen Drucks in Reinraumkorridoren; Bypass-/Zuluft für kleine Laborabzüge.

I Vergleich mit herkömmlichen Dämpfern

Ich FAQ

1. Wie funktioniert das Aperture Air Valve?

Das Funktionsprinzip des Aperture Air Valve ist von der Irisblende einer Kamera inspiriert. Im Inneren des Ventilkörpers befinden sich ein drehbarer Einstellring und mehrere, über den Umfang gleichmäßig verteilte Lamellen. Die Mitte jedes Flügels ist an einem bogenförmigen Führungsschlitz am Einstellring angelenkt, und das äußere Ende ist am Ventilkörper angelenkt. Beim Drehen des Verstellrings sorgen die bogenförmigen Führungsschlitze dafür, dass sich alle Messer synchron bewegen. Ihre inneren Enden bilden zusammen eine kreisförmige Öffnung variabler Größe, die die Luftdurchlassfläche verändert, um das Luftvolumen zu regulieren.

2. Was sind die Vorteile des Aperture Air Valve im Vergleich zu herkömmlichen Absperrklappen?

Die Hauptvorteile des Aperture Air Valve sind hohe Einstellgenauigkeit, geringer Widerstand und gute Linearität. Herkömmliche Absperrklappen lassen sich bei kleinen Öffnungen nur schwer einstellen, und selbst wenn sie vollständig geöffnet sind, nimmt die Ventilscheibe immer noch Platz im Strömungsweg ein, was einen erheblichen Widerstand erzeugt. Die Lamellen des Apertur-Luftventils ziehen sich vollständig zurück, wenn sie vollständig geöffnet sind, sodass der Strömungsweg frei bleibt. Während der Einstellung behält der Öffnungsgrad ein hervorragendes lineares Verhältnis zur Durchflussrate bei und ermöglicht so eine präzise Steuerung.

3. Wie wählt man die passende Apertur-Luftventil-Spezifikation aus?

Die Auswahl eines Iris-Dämpfers basiert hauptsächlich auf der Größe des Rohrdurchmessers und dem Design des Luftstroms. Die Standardspezifikationen entsprechen den gängigen Frischluftrohrdurchmessern (z. B. DN75, DN90, DN110). Der empfohlene Luftstrombereich kann der Tabelle der technischen Parameter entnommen werden. Vermeiden Sie einen Langzeitbetrieb bei hohen Luftgeschwindigkeiten (empfohlene Geschwindigkeit ≤5 m/s), um übermäßigen Lärm und Widerstand zu vermeiden.
