Luftverteilerkasten

| Produktbeschreibung

Der Luftverteilerkasten ist das zentrale Luftstromverteilungsgerät in einem zentralen Frischluftsystem. Es wird zwischen der Haupt-Frischlufteinheit und den Abzweigrohren für jeden Raum installiert und fungiert als wichtiger Verbindungsknoten. Die vom Hauptgerät gelieferte Frischluft gelangt zunächst in den Verteiler. Seine innere Struktur verlangsamt den Luftstrom, wandelt dynamischen Druck in statischen Druck um und verteilt dann den stabilisierten, gleichmäßigen Luftstrom auf jeden Zweig, um ihn letztendlich in jeden Raum zu befördern. Das Produkt wird aus hochwertigen, umweltfreundlichen Materialien hergestellt und verfügt über ein abgedichtetes Design, das eine hohe Effizienz der Systemluftzufuhr und einen ausgewogenen Luftstrom über alle Zweige hinweg gewährleistet. Es wird häufig in Wohngebäuden, Villen, Wohnungen, Bürogebäuden und anderen zentralen Frischluftsystemprojekten eingesetzt.

| Produktmerkmale

● Stabilisiert den Luftstrom und eliminiert Turbulenzen: Das Innenvolumen des Verteilers ist deutlich größer als der angeschlossene Rohrdurchmesser. Der eintretende Luftstrom verlangsamt sich, wandelt dynamischen Druck in statischen Druck um und eliminiert effektiv pulsierende Luftströme und turbulente Geräusche aus dem Hauptgerät. Dies führt zu einem sanfteren und gleichmäßigeren Luftstrom, der in jeden Zweig eintritt.

● Unabhängige Einstellung, ausgeglichener Luftstrom: Jeder Zweigauslass kann mit einem unabhängigen Luftstrom-Regulierungsventil ausgestattet werden. Durch die Feineinstellung der Öffnung jedes Raumzweigs wird eine gleichmäßige Luftzirkulation im gesamten Haus erreicht. Dadurch wird sichergestellt, dass Räume in unterschiedlichen Entfernungen vom Hauptgerät das vorgesehene Frischluftvolumen erhalten, wodurch das Problem eines „starken Luftstroms in benachbarten Räumen und eines schwachen Luftstroms in entfernten Räumen“ vermieden wird.

● Geräuschreduzierung und Schalldämmung, erhöhter Komfort: Das Verteilergehäuse ist aus schalldämmenden Materialien oder einer doppelschichtigen Struktur gefertigt und verhindert so effektiv die Übertragung von Geräuschen der Haupteinheit durch die Kanäle in die Räume. In Kombination mit einer Akustikauskleidung werden Luftströmungsgeräusche zusätzlich absorbiert und so ein ruhiges und komfortables Wohnumfeld geschaffen.

● Flexibler Anschluss, einfache Installation: Verteilerauslässe verfügen über ein Muffendesign, das eine direkte Verbindung mit PE-Wellrohren ohne Klebstoff ermöglicht und so den Aufbau einfach und schnell macht. Das Gehäuse verfügt über mehrere voreingestellte Steckdosen, die eine flexible Aktivierung oder Abdichtung von Steckdosen je nach Grundrissbedarf ermöglichen.

● Systemkompatibilität, Mehrzweckbox: Die Produkte sind in verschiedenen Auslassspezifikationen (DN75, DN90, DN110) und Auslassanzahlen (6, 7, 8, 10, 12, 14, 17) erhältlich und passen sich an unterschiedliche Hauptgerätekapazitäten und Grundrissanforderungen an. Sie sind sowohl mit Decken- als auch mit Unterboden-Luftversorgungssystemen kompatibel und erfüllen unterschiedliche Designanforderungen.

I Technische Spezifikationen

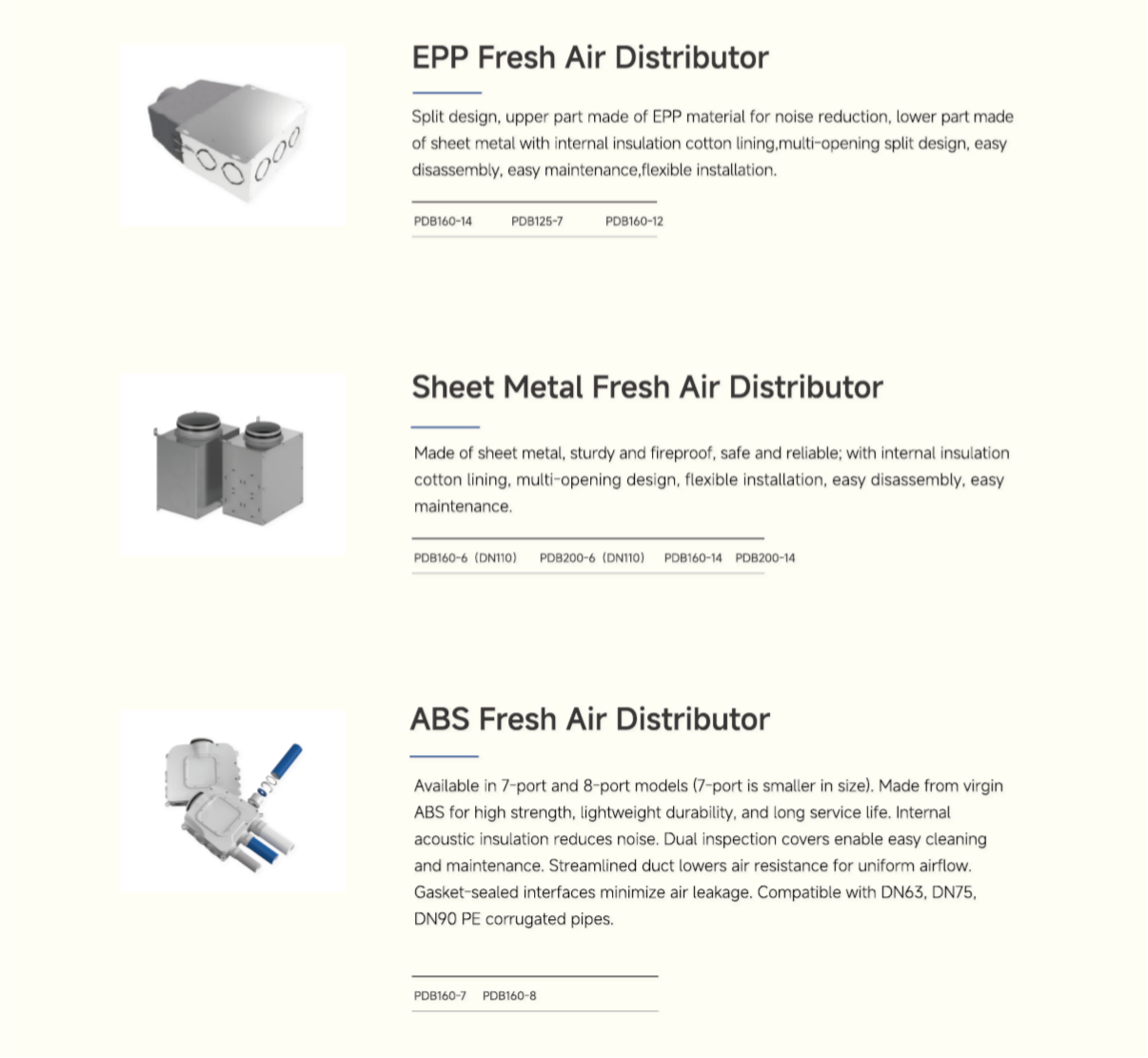

I Systemkomponenten

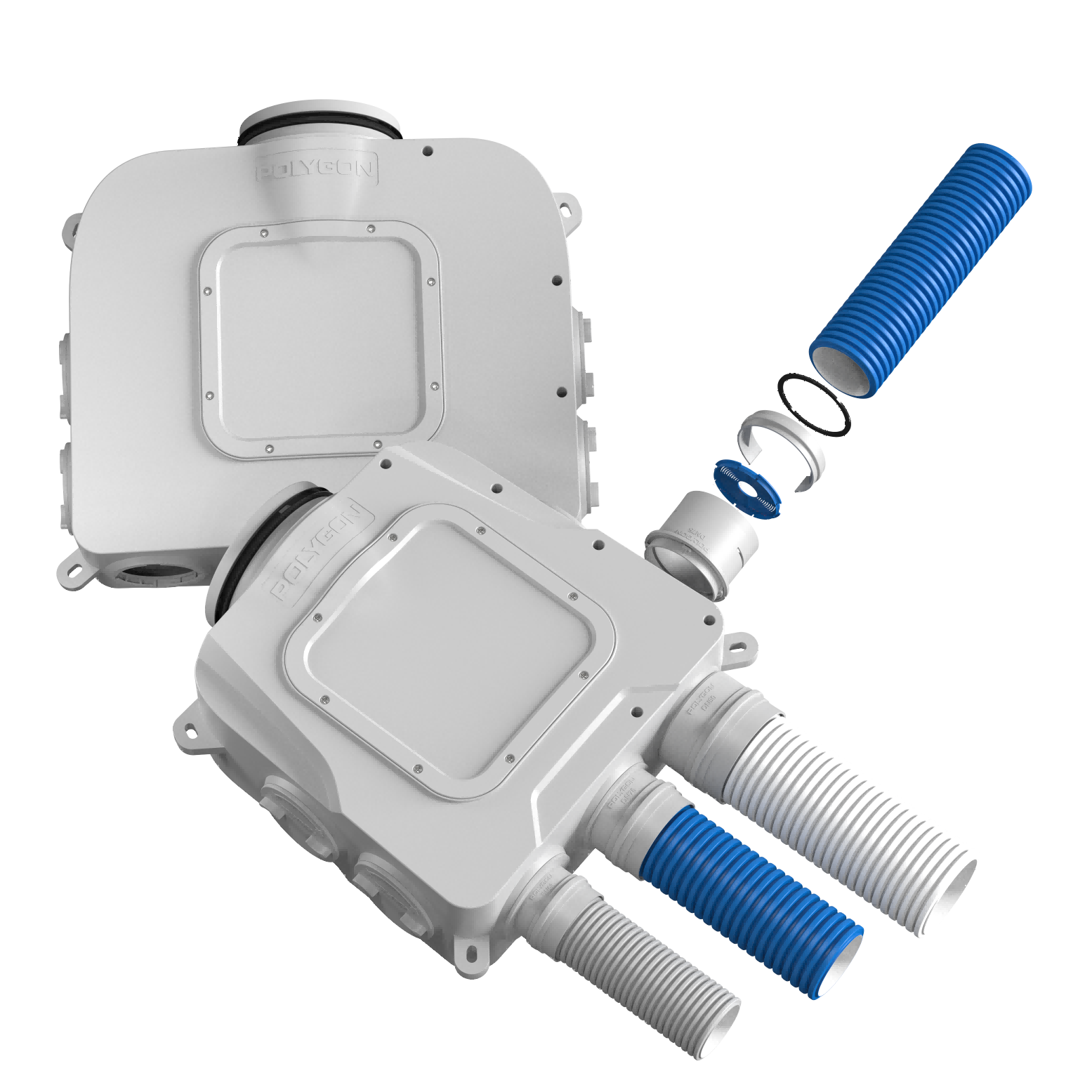

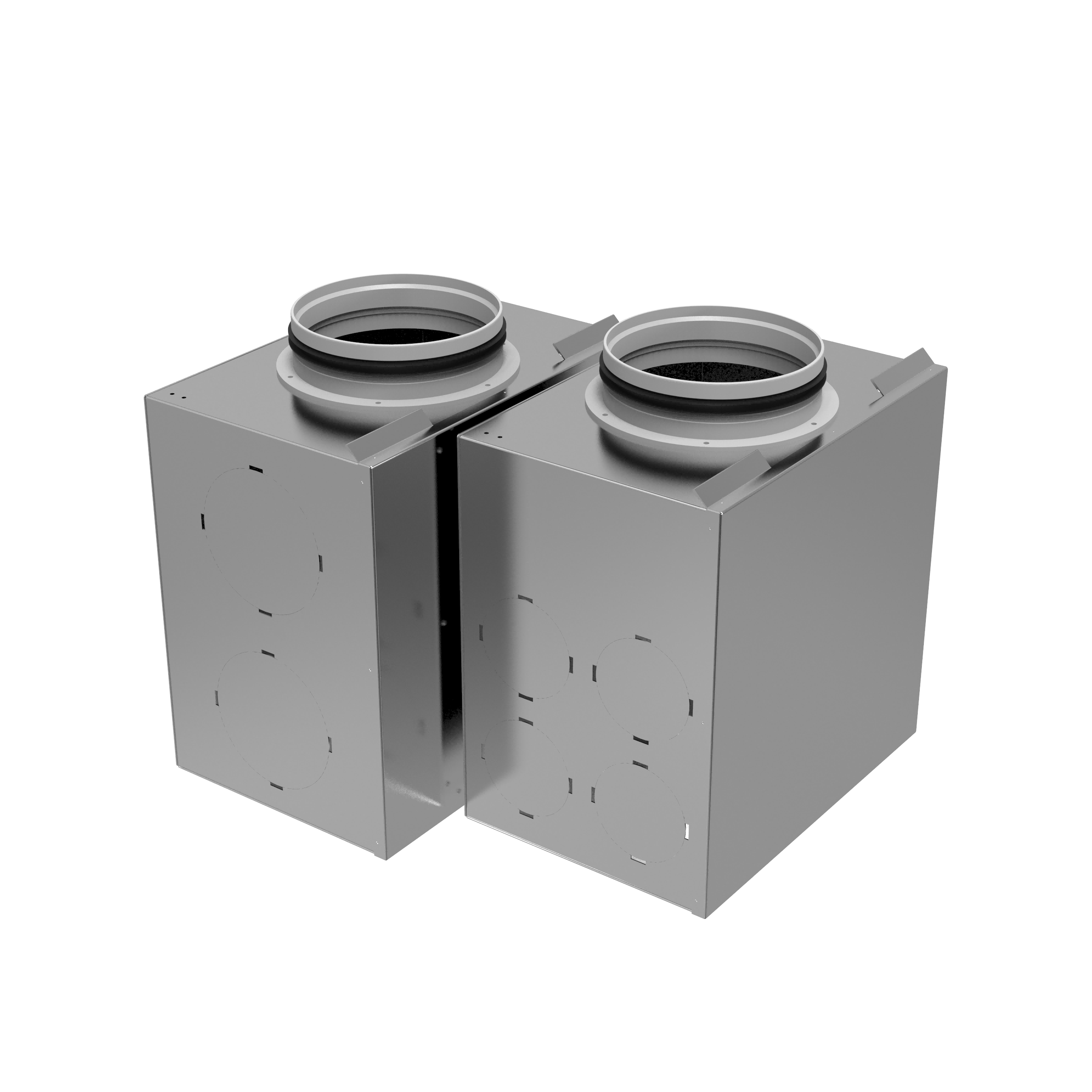

(Hinweis: ABS-Verteiler: Kostengünstig; EPP-Verteiler: Sorgt für Wärmedämmung und Verhinderung von Kondensation; Blechverteiler: Passt sich an hohe Luftstrommengen an und erfüllt individuelle Anforderungen.)

| Produktspezifikation

| Anwendung

● Zentrale Frischluftsysteme: In Wohnhäusern, Villen, Wohnungen usw. wird über den Verteiler eine gleichmäßige Luftversorgung im ganzen Haus erreicht und sichergestellt, dass jeder Raum die vorgesehene Frischluftmenge erhält.

● Unabhängige Steuerung mehrerer Räume: Geeignet für Orte, an denen eine unabhängige Regelung der Frischluftmenge pro Raum erforderlich ist, z. B. Büros, Hotelzimmer und Schulklassen.

● Große Wohnungen und Maisonette-Wohnungen: Bei Grundrissen mit großen Flächen und vielen Räumen löst der Verteiler effektiv unzureichende Luftzirkulation in entfernten Räumen.

● Passivhäuser: Bei Passivhäusern mit hohen Anforderungen an die Luftdichtheit sorgt der Verteiler in Kombination mit seiner abgedichteten Bauweise für eine geringe Systemluftleckage.

I Vergleich mit traditionellen Verzweigungsmethoden

Ich FAQ

1. Was ist ein Luftverteilerkasten? Welche Rolle spielt es in einem Frischluftsystem?

Der Luftverteilerkasten, auch Luftverteilerkasten oder Anschlusskasten genannt, ist der Luftstromverteilungsknoten eines zentralen Frischluftsystems. Wird zwischen der Haupt-Frischlufteinheit und den Raumzweigrohren installiert und hat folgende Hauptfunktionen: ① Stabilisierung des Luftstroms – Umwandlung des mit hoher Geschwindigkeit pulsierenden Luftstroms vom Hauptgerät in einen gleichmäßigen, gleichmäßigen Luftstrom. ② Luftvolumen verteilen – Frischluft gleichmäßig auf jeden Raumzweig verteilen. ③ Geräuschreduzierung und Isolierung – die eingebaute Akustikstruktur blockiert die Geräuschübertragung des Hauptgeräts. ④ Unabhängige Einstellung – Erzielung eines ausgeglichenen Luftstroms im ganzen Haus über Abzweig-Einstellventile.

2. Was ist der Unterschied zwischen einem Luftverteilerkasten und der direkten Verwendung von T-Stücken zur Abzweigung?

Die direkte Verwendung von T-Stücken führt zu folgenden Problemen: ① Hoher Luftstrom in nahegelegenen Räumen, geringer Luftstrom in entfernten Räumen, schwierig auszugleichen. ② Hoher lokaler Widerstand, anfällig für turbulente Geräusche. ③ Der Luftstrom kann nicht für jeden Raum unabhängig eingestellt werden. Der Verteiler stabilisiert durch seine innere Struktur den Luftstrom. In Kombination mit unabhängigen Einstellventilen ermöglicht es einen genauen Ausgleich jedes Zweigs und stellt sicher, dass jeder Raum den vorgesehenen Luftstrom erhält. Auch die Geräuschreduzierungswirkung ist deutlich besser als bei der T-Stück-Abzweigung.

3. Wie wählt man die passende Spezifikation für den Luftverteilerkasten aus?

Die Auswahl basiert hauptsächlich auf der Anzahl der Räume und dem Luftstrom der Haupteinheit: ① Anzahl der Auslässe – bestimmt durch die Anzahl der Räume, die versorgt werden müssen; Wir empfehlen, 1-2 Ersatzsteckdosen zu reservieren. ② Auslassspezifikation – Abzweigauslässe haben typischerweise DN75 oder DN90, DN110; Der Haupteinlass wird basierend auf der Auslassgröße des Hauptgeräts als DN125, DN160 oder DN200 ausgewählt. ③ Gehäuseabmessungen – wählen Sie sie basierend auf dem verfügbaren Installationsraum und stellen Sie sicher, dass ausreichend Platz in der Decke oder im Geräteraum vorhanden ist. Einzelheiten finden Sie in den entsprechenden Bereichsempfehlungen in der Tabelle der technischen Parameter.

4. Muss der Luftverteilerkasten gewartet werden? Wie oft sollte es überprüft werden?

Der Luftverteilerkasten ist eine wartungsarme Komponente. Es wird jedoch empfohlen, alle sechs Monate eine einfache Überprüfung durchzuführen: ① Stellen Sie sicher, dass an den Anschlüssen keine Lockerheit oder Luftlecks vorhanden sind. ② Überprüfen Sie, ob sich die Einstellventile reibungslos drehen. ③ Überprüfen Sie bei der Deckenmontage, ob die Aufhängestangen oder Halterungen fest sitzen. Wenn ein Einstellventil festsitzt, tragen Sie eine kleine Menge spezielles Schmiermittelspray auf. Unter normalen Bedingungen entspricht die Lebensdauer des Verteilers der des Gebäudes und erfordert keinen Austausch.

5. Müssen alle Filialen genutzt werden? Wie gehe ich mit ungenutzten Steckdosen um?

Nein, es müssen nicht alle Steckdosen genutzt werden. Verteiler sind in der Regel mit mehreren Steckdosen ausgestattet, um sich an unterschiedliche Grundrisse anzupassen. Nicht genutzte Steckdosen sollten mit speziellen Verschlusskappen verschlossen werden. Stellen Sie beim Verschließen sicher, dass die Kappen sicher und gut luftdicht angebracht sind, um Luftlecks und Systemluftstromverluste zu verhindern. Wenn Sie später einen Raum hinzufügen, entfernen Sie einfach die Verschlusskappe und schließen Sie das neue Abzweigrohr an, um eine einfache Systemerweiterung zu ermöglichen.
