HEIM Produkte Lüftungssystem für das ganze Haus Rohre und Formstücke für Lüftungstunnel

Rohre und Formstücke für Lüftungstunnel

库存： 0

B2B does not have purchase function

B2B does not add shopping cart function

erkundigen

In den Einkaufswagen

Produktbeschreibung

| Produktbeschreibung

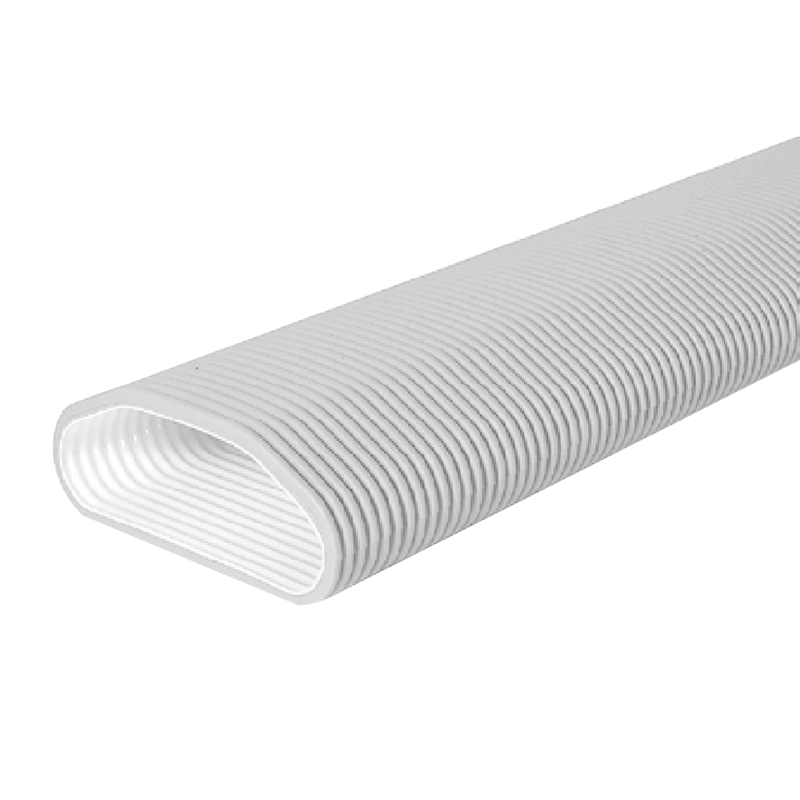

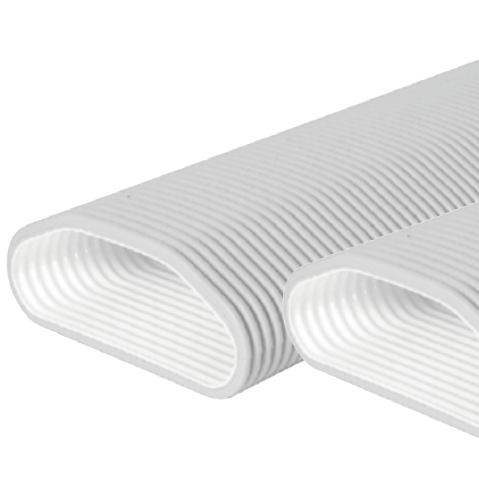

Ventilation Tunnel Pipe ist ein doppelwandiger gewellter Luftkanal mit nahezu ovalem Querschnitt, der speziell für Unterflur-Luftversorgungssysteme entwickelt und konstruiert wurde. Die Rohrwand verfügt über eine doppelwandige Hohlwellstruktur, die hervorragende Druckfestigkeit, Wärmedämmung, Geräuschreduzierungseigenschaften und flexible Biegeeigenschaften vereint. Lüftungstunnelrohre erfordern eine Installationshöhe von nur 53 mm, sodass sie problemlos in einen Zementmörtelestrich oder zwischen Balken eingebettet werden können, wodurch das Bohren von Trägern entfällt und die Risiken für die Gebäudesicherheit erheblich verringert werden. In Verbindung mit speziellen Übergangsverbindungen, Winkelstücken, Auslassadaptern und anderem Zubehör wird es häufig in Unterflur-Frischluftsystemen für Wohnhäuser, Villen und Gewerbeflächen eingesetzt.

| Produktmerkmale

● Ultradünnes Design, Installationshöhe von nur 53 mm: Das einzigartige ovale Querschnittsdesign erfordert eine Installationshöhe von nur 53 mm, sodass es problemlos in einen 7–8 cm dicken Zementmörtelestrich eingebettet werden kann und eine Luftzufuhr unter dem Boden ermöglicht, ohne dass abgehängte Decken erforderlich sind.

● Umweltfreundliches HDPE-Neumaterial, antibakteriell und antistatisch: Das Lüftungstunnelrohr besteht aus HDPE-Rohmaterial in Lebensmittelqualität und ist mit einem antibakteriellen und schimmelhemmenden Masterbatch zur Vermeidung von Kontaminationen sowie einem antistatischen Masterbatch zur Verhinderung von Staubanhaftungen angereichert und sorgt so dafür, dass die in Innenräumen zugeführte Luft rein und gesund ist.

● Doppelwandige Hohlstruktur, druckfest, isolierend und geräuschmindernd: Die doppelwandige Wellstruktur verteilt den Druck auf das Rohr und macht es auch bei starker Belastung resistent gegen Verformung. Die Hohlschicht sorgt sowohl für Wärmedämmung als auch für Schalldämmung und reduziert so den Wärme-/Kühlverlust und die Geräuschübertragung.

● Flexible und biegsame, durchgehende Rohrverläufe: Die gewellte Struktur bietet hervorragende Flexibilität und ermöglicht die Anpassung des Rohrs an komplexe Bodenanordnungen, wodurch die Anzahl der erforderlichen Verbindungen reduziert und das Risiko von Luftlecks und sekundärer Kontamination minimiert wird.

● Decke/Boden-Kombination, flexible Anpassung: Mit speziellen Armaturen wie horizontalen Rund-zu-Schirm-Adaptern und 90°-Rund-zu-Schirm-Adaptern kann ein nahtloser Übergang zwischen PE-Rundrohren und Schirmrohren erreicht werden, um den Anforderungen verschiedener Installationsszenarien gerecht zu werden.

I Technische Spezifikationen

Parameterelement	Rohre und Formstücke für Lüftungstunnel
Produktmaterial	Hochdichtes Polyethylen (HD-PE), 100 % umweltfreundliches Neumaterial
Produktstruktur	Doppelwandige Wellstruktur, bogenförmiger Querschnitt
Querschnittsabmessungen	132 mm × 52 mm
Betriebstemperaturbereich	-20°C ~ 60°C
Verbindungsmethode	Steckverbindung, kein Klebstoff erforderlich
Besondere Eigenschaften	Antibakteriell, schimmelresistent, antistatisch

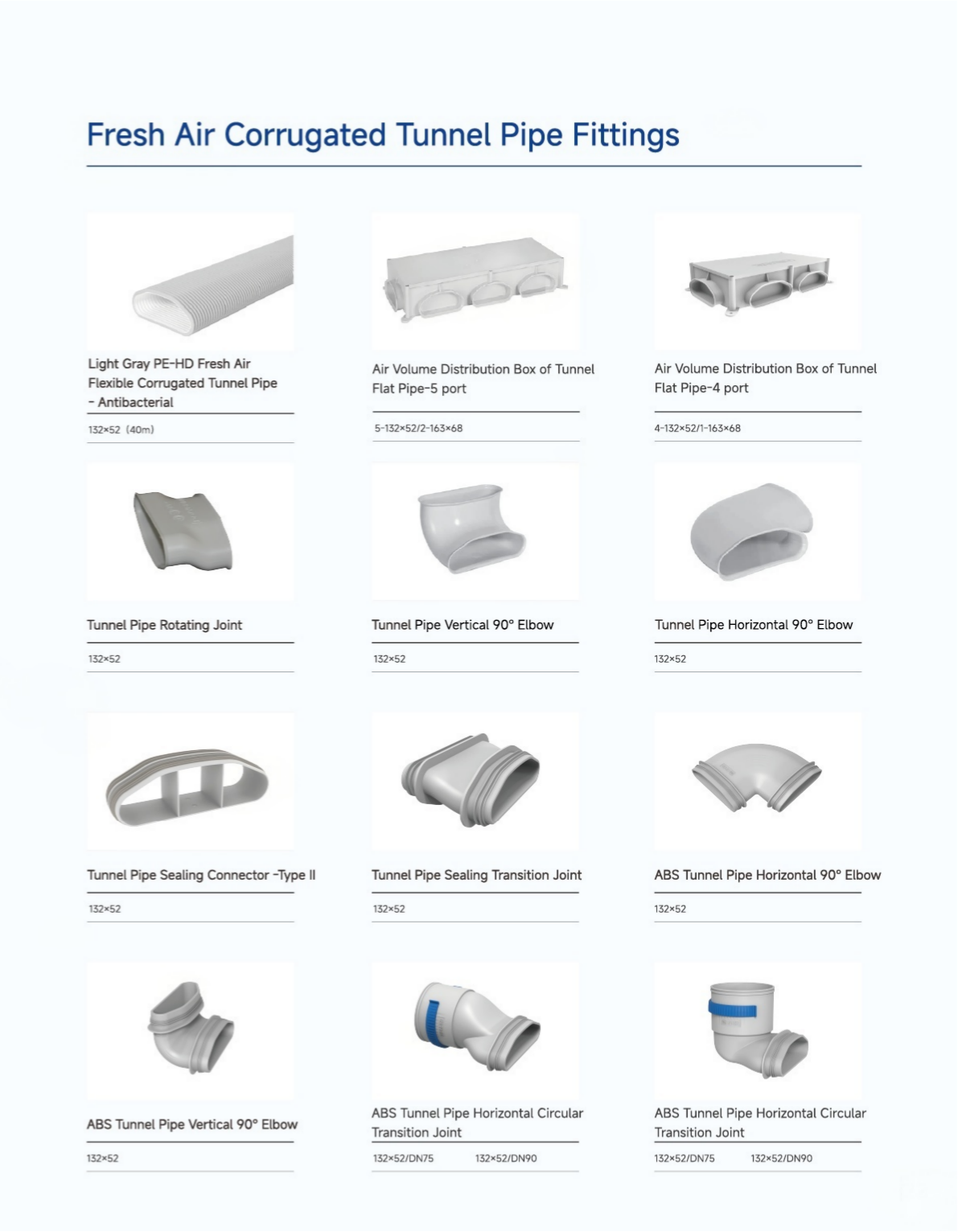

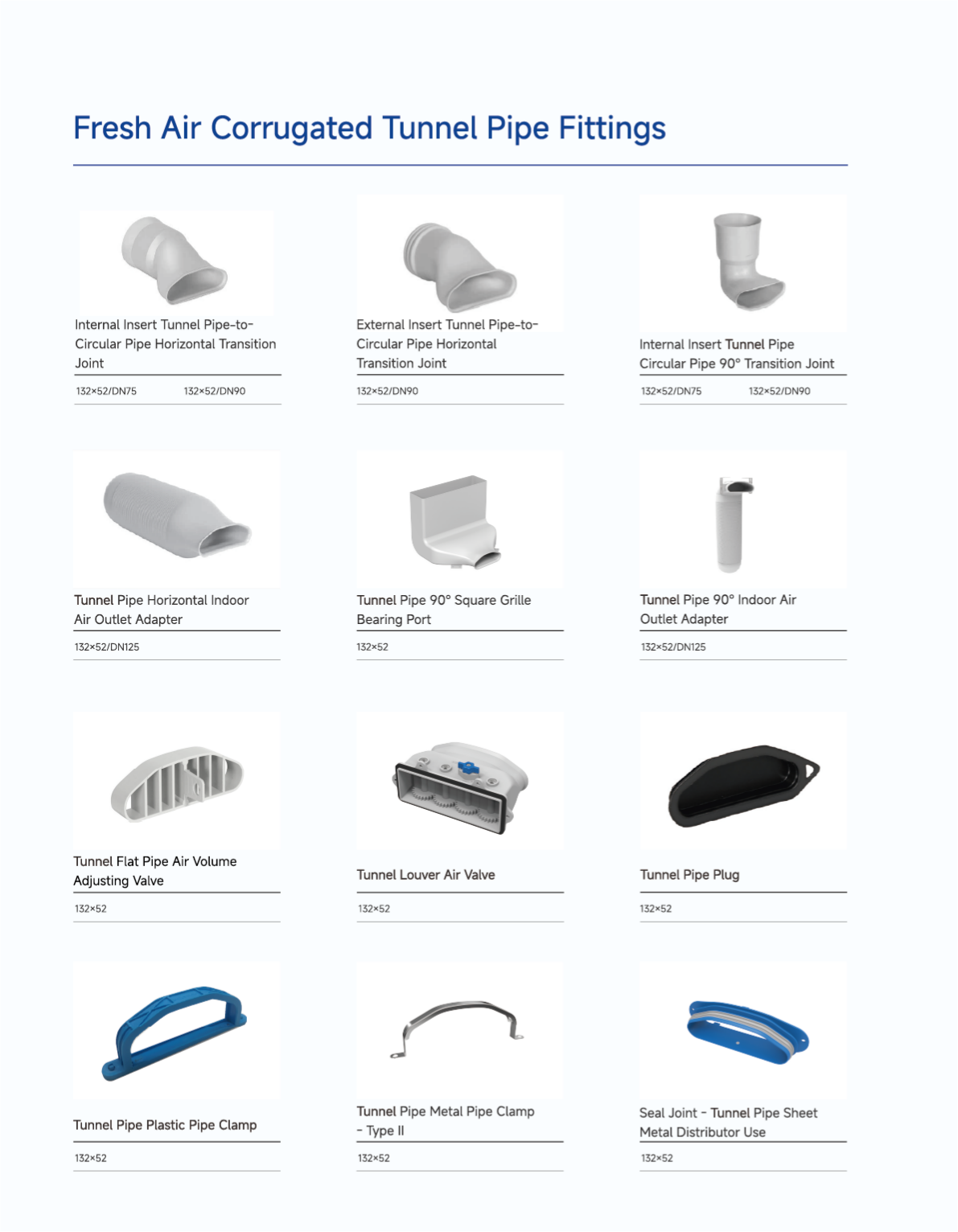

I Systemkomponenten

Komponentenkategorie	Hauptsorten	Funktionelle Eigenschaften
Hauptpipeline	Lüftungstunnelrohr	Speziell für die Luftversorgung unter dem Boden, ultradünnes Design, druck- und stoßfest.
Konvertierungs- und Verbindungsklasse	Horizontale Rund-zu-Abschirmung, 90°-Rund-zu-Abschirmung	Ermöglicht eine nahtlose Umwandlung zwischen Rundrohren und Flachrohren.
Richtungsänderungsklasse	90°-Bogen	Passt sich an Änderungen im Grundriss an; Für eine brückenartige Installation können positive und negative Biegungen gepaart werden.
Verbindungs- und Erweiterungsklasse	Versiegelter Stecker	Verlängert die Rohrlänge und ist mit Gummi abgedichtet, sodass keine Luft austritt.
Terminalverbindungsklasse	Steckdosenadapter für den Innenbereich	Verbindet das Abschirmrohr mit dem Innenluftzufuhrauslass.
Fixing-Klasse	Abschirmrohr-Metallrohrschelle	Sichert die Rohrposition und sorgt für Langzeitstabilität.

| Produktspezifikation

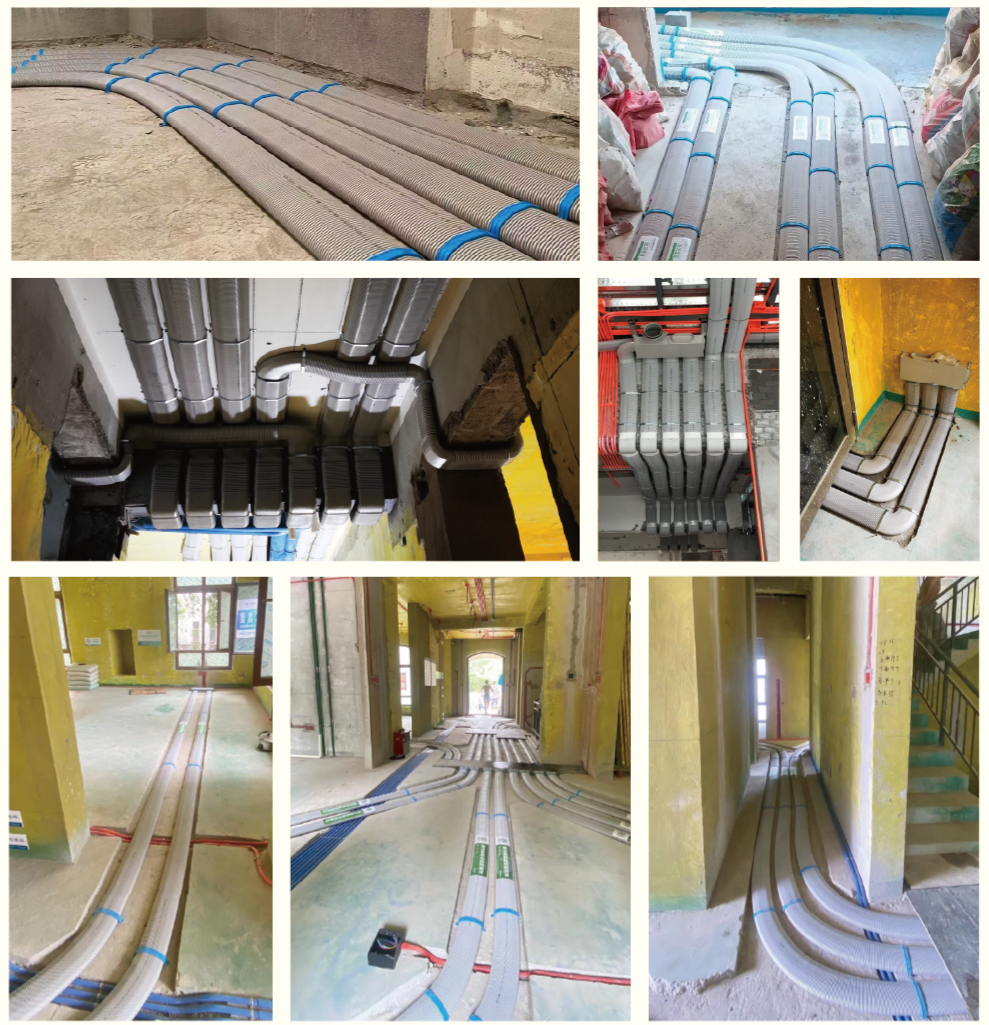

| Anwendung

● Unterflur-Frischluftsysteme: In Wohnhäusern und Villen mit einem Design „Bodenzufuhr, Deckenrückführung“, um eine Verdrängungslüftung zu erreichen, bei der Frischluft vom Boden zugeführt und verbrauchte Luft von der Decke abgeführt wird.

● Räume ohne abgehängte Decken: Ermöglicht die Installation von Frischluftkanälen ohne große abgehängte Decken, wodurch der Vorteil der Deckenhöhe erhalten bleibt.

● Eingebettet in Beton: Das Schutzrohr kann direkt in Beton eingegossen werden und bietet eine hervorragende Druckfestigkeit.

● Installation zwischen Balken: Geeignet für den Raum unter Balken für Holzböden oder Fliesen und ermöglicht eine flexible Installation.

I Vergleich mit anderen Frischluftkanalmaterialien

Vergleichsaspekt	Lüftungstunnelrohr	Belüftungswellrohr	PVC-Starrrohr
Passendes System	Speziell für die Luftversorgung unter dem Boden	Deckenversorgung / Allzweck	Deckenversorgung
Installationshöhe	Nur 53 mm, kann eingegraben werden	Erfordert eine abgehängte Decke oder eine freiliegende Installation	Erfordert abgehängte Decke
Balkenbohren	Kein Bohren nötig, sicher	Erfordert das Bohren durch Balken	Erfordert das Bohren durch Balken
Druckwiderstand	Hervorragend, kann in Beton gegossen werden	Gut	Gut
Flexibilität/Biegen	Gut, passt sich dem Grundriss an	Hervorragend, kann leicht gebogen werden	Starr, erfordert Winkelanschlüsse
Umwelt und Hygiene	Lebensmittelechtes HDPE, antibakteriell, antistatisch	HDPE in Lebensmittelqualität	Enthält Schwermetallstabilisatoren
Verbindungsmethode	Buchse mit Dichtung, kein Kleber	Steckdose mit Dichtung	Klebeverbindung, Formaldehydgefahr

Ich FAQ

1. Was ist ein Lüftungstunnelrohr? Warum wird es Schildrohr genannt?

Das Lüftungstunnelrohr ist ein doppelwandiger gewellter Luftkanal mit ovalem Querschnitt. Seinen Namen verdankt es, weil seine Form und Einbauweise dem im Tunnelbau verwendeten Schildvortriebsverfahren ähnelt. Es ist speziell für Unterflur-Luftversorgungssysteme konzipiert, kann direkt in den Estrich eingebettet werden, erfordert keine abgehängte Decke und hat eine Installationshöhe von nur 53 mm.

2. Was ist der Unterschied zwischen Lüftungstunnelrohren und Lüftungswellrundrohren? Wie wähle ich?

Das Lüftungstunnelrohr hat einen flachovalen Querschnitt, eine geringe Einbauhöhe (53 mm) und ist für Unterflur-Luftversorgungssysteme geeignet. Es kann in den Estrich eingelassen werden, sodass keine Balkenbohrungen erforderlich sind. Das PE-Rundrohr (Ventilation Corrugated Round Pipe) hat einen kreisförmigen Querschnitt, ist für Deckenluftversorgungssysteme geeignet und erfordert den Einbau in eine abgehängte Decke. Auswahlhinweis: Wählen Sie das Schirmrohr, wenn Sie die Deckenhöhe beibehalten und eine Ausführung mit „Bodenvorlauf, Deckenrücklauf“ verwenden möchten. Wählen Sie das PE-Rundrohr für die Ausführung „Deckenvorlauf, Deckenrücklauf“.

3. Welches Zubehör wird benötigt, um die Installation eines Schildrohrsystems (Ventilation Tunnel Pipe) abzuschließen?

Das Schildrohrsystem (Ventilation Tunnel Pipe) erfordert folgendes Zubehör: ① Horizontales Rund-zu-Schirmrohr / 90°-Rund-zu-Schirmrohr – verbindet PE-Rundrohr mit Schildrohr; ② 45° positive/negative Biegung – ermöglicht Richtungsänderungen und Installation im Brückenstil; ③ Gerader Abschirmrohrverbinder – verlängert die Rohrlänge; ④ Indoor-Steckdosenadapter – wird an die Endsteckdose angeschlossen; ⑤ Schirmrohrschelle – sichert das Rohr.

4. Wird das Lüftungstunnelrohr, das im Boden vergraben ist, zerquetscht?

Nein. Lüftungstunnelrohre verfügen über eine doppelwandige Wellstruktur, die den Druck auf das Rohr maximal verteilt, sodass es sich auch bei hoher Belastung nicht verformt. Es lässt sich in Beton einbetonieren, verfügt über eine hervorragende Druckfestigkeit und erfüllt in vollem Umfang die Tragfähigkeitsanforderungen für die Unterflurverlegung.

5. Ist für die Verbindung von Lüftungstunnelrohren Klebstoff erforderlich? Entweicht Luft?

Es ist kein Kleber erforderlich. Rohre und Formstücke für Lüftungstunnel verwenden eine Muffenverbindung mit einem Gummidichtungs-Abdichtungsverfahren, wodurch eine dichte Abdichtung ohne Klebstoff erreicht wird, was sie umweltfreundlich und schadstofffrei macht. Das Gummidichtungsverfahren sorgt für eine hervorragende Abdichtung an den Verbindungsstellen und eliminiert Probleme mit Luftlecks.
